經典經濟角行程系列
經典經濟角行程系列
市場價 : 0.0
產品詳情

 概述

   DKJ角行程、DKZ直行程是我國經典的電動執行機構,它是我國計劃經濟時期,全國聯合統一設計的產品。
   我們的工程師參加了此項工作,為DKJ、DKZ產品的面市作出了貢獻,也為企業的專業發展方向奠定了基礎。此產品以結構簡單、經濟實用等優點被國營大型企業使用。
   隨著現代工控計算機管理的發展,今天,我們的 DKJ、DKZ系列與以前相比,有了2大實質性改進, ① 生產出直接受計算機控制的智能電子式型、戶外型、隔爆型等改進型產品 ② 將電路控制部分灌封在一個小型塑料盒中,俗稱模塊,形成了便于維護的即插即用型,調節精度更高、使用壽命更長。
  我們的產品是標準的外型安裝尺寸,已為眾多大型企業的改造工程發揮了作用。
DKJ、DKZ是我公司生產的產品中結構簡單的系列產品,但功能不斷升級,新品不斷推出。作為國內DKJ、DKZ系列產品的長期穩定的供應商,我們緊隨工控變化,為用戶產品的延續使用和技術支持提供長期的實力保障。
普通系列電動執行器型號及外型尺寸圖
DKJ角行程電動執行器(戶外型、電子式型、參見下表圖):

型     號

額定負載

Nm

  功   率

   KW

額定行程

額定行程時間

s

4—20mA(Ⅲ)型

0—10mA(Ⅱ)型

DKJ-2100

DKJ-210

100

0.016

90°

25

DKJ-3100

DKJ-310

250

0.025

 90°

25

DKJ-4100

DKJ-410

600

0.08

 90°

25

DKJ-5100

DKJ-510

1600

0.18

 90°

25

DKJ-6100A

DKJ-610A

2500

0.18

 90°

40

DKJ-6100

DKJ-610

4000

0.35

 90°

60

DKJ-7100

DKJ-710

6000

0.45

 90°

100

DKJ-8100

DKJ-810

10000

0.5

 90°

100

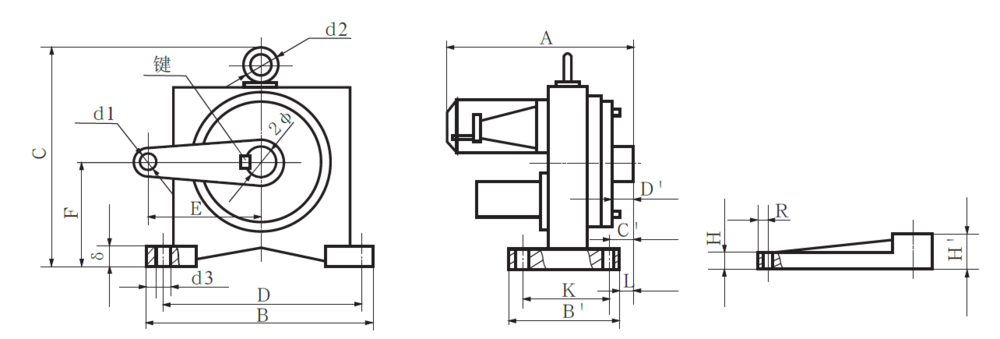

DKJ安裝圖:





型    號

A

B

C

D

E

F

d1

d2

d3

 H

 R

K

 H'

L

 δ

B'

C'

 D'

DKJ-2100

390

250

280

220

100

125

14

20

12

15

15

130

35

85

25

152

95

35

25

8*35

DKJ-3100

420

300

300

260

120

135

16

20

14

24

17

100

50

100

25

130

120

50

35

10*50

DKJ-4100

480

365

360

320

150

170

18

22

14

23

24

130

60

120

30

164

142

60

40

12*60

DKJ-5100

570

440

440

390

170

196

20

25

14

25

22

180

80

80

40

240

115

88

58

18*70

DKJ-6100A

660

440

444

390

200

196

30

25

14

25

33

180

80

75

35

240

110

90

58

18*85

DKJ-6100

700

480

500

420

220

230

35

25

18

35

35

200

80

145

35

260

170

85

70

20*80

DKJ-7100

730

550

540

480

280

250

35

25

20

35

35

200

80

170

35

270

200

86

78

20*80

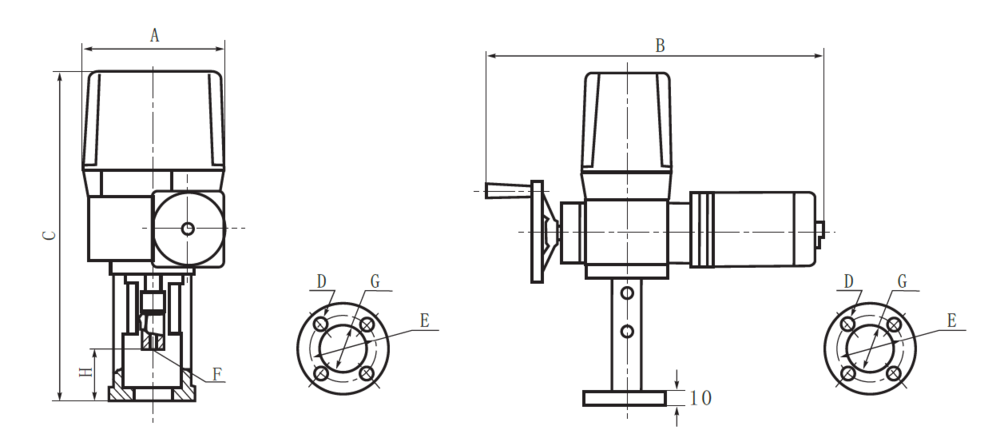

DKZ安裝圖:



DKZ直行程電動執行器(戶外型、電子式同下):

型     號

行    程

     mm

輸出軸推力

N

行程時間

s

4—20mA(Ⅲ)型

0—10mA(Ⅱ)型

DKZ-4100

ZKZ-3100

DKZ-410

ZKZ-310

10

4000

7.5

DKZ-4200

ZKZ-3200

DKZ-420

ZKZ-320

16

4000

12

DKZ-4300

ZKZ-3300

DKZ-430

ZKZ-330

25

4000

18.75

DKZ-5400

ZKZ-4400

DKZ-540

ZKZ-440

40

6400

32

DKZ-5500

ZKZ-4500

DKZ-550

ZKZ-450

60

6400

48

DKZ-5600

ZKZ-4600

DKZ-560

ZKZ-460

100

16000

60

工作原理
     DKJ、DKZ系列電動執行機構是工業過程測量和控制系統的終端控制裝置,它能夠將系統的控制信號轉換成輸出軸的角位移、直線位移,控制閥門等截流件的位置或其它調節機構,使被控介質按系統規定狀態工作。
  電動執行機構按控制方式分為比例和積分式。比例式執行機構由電動伺服放大器和積分式執行機構組成,它能夠將系統的控制信號與關于輸出軸位置的反饋信號加以比較(閉環控制)以改變輸出軸的行程,使之與輸出信號成比例關系。積分式執行機構由伺服電機、減速器及位置發送器組成,它能夠與電動操作器配合對閥門或其它調節機構實現遠方操作。
主要技術參數
     DKJ、DKZ系列電動執行機構按照中華人民共和國國家標準GB11922-89《工業過程測量和控制系統用電動執行機構》的規定制造。
1. 輸入信號: 電子式:4--20mA DC 或 0--10mA DC,普通式:開關量
2. 輸入通道電阻: 250歐姆 或 200歐姆
3. 輸入通道個數: 普通型配放大器3個,電子式1個
4. 基本誤差: 2.5%
5. 回差: ≤1.5%
6. 死區: ≤3%
7. 阻尼特性: ≤3次半周期
8. 電源電壓: 220V 或 380V ,50Hz
9. 工作環境: 溫度: -10 0 C -- +55 0 C ,濕度:≤95%,周圍空氣不含有腐蝕性質














 天津貝爾自動化儀表技術股份公司
 電話(TEL)022-27772369,27795091   傳真(FAX)022-27529983   E-mail:fw@hlsx25.com
